Монтаж металлических лотков

Наша компания производит монтаж металлических лотков любого типа, шириной от 50 до 600 мм. У нас возможно заказать выполнение работ вместе с материалом, мы работаем напрямую с ведущими производителями такими как : BETTERMANN, DKC.

Для прокладки проводов осветительных линий, силовых кабельных трасс и кабелей слаботочных сетей сегодня все чаще используют подвесную канализацию из кабельных лотков, полых коробов, под последующую укладку незащищенных кабелей в резиновой или пластиковой изоляции. Создание кабельных сетей с использованием металлического лотка имеет ряд неоспоримых преимуществ:

• существенно упрощается процедура прокладки кабеля;
• исключена возможность провисания и перегибов кабелей;
• отказ от использования стальных труб снижает затраты;
• хорошая вентиляция кабеля обеспечивает естественное охлаждение;
• на всем протяжении кабельной трассы доступ к кабелям свободен.

Последнее достоинство особенно ценно, поскольку облегчает проведение эксплуатационного и ремонтного обслуживания кабельных каналов, модернизации их путем замены кабелей, новыми (с другими эксплуатационными характеристиками).

Сфера использования металлических лотков достаточно обширна, они применяются как при открытом монтаже, так и в различных типах помещений, включая сырые, с повышенными температурами и химически активными средами. Укладку кабеля при помощи лотков можно встретить внутри производственных помещений (цехов), в подвалах, проходах, в интерьерах технологических этажей. Изготавливают лотки, а также элементы их крепления преимущественно из стали с последующим нанесением защитного покрытия методом горячего цинкования.

Разновидности металлических лотков

При монтаже электропроводки используется несколько типов лотков, предназначенных для тех или иных целей:

• сплошные, короба согнутые в виде П-образного профиля;
• перфорированные лотки, как производная от предыдущего типа с перфорированными стенками;
• проволочные лотки, сваренные из стальной проволоки;
• у лестничных лотков, в отличие от предыдущего типа, роль несущей части и перемычек отведена профильным элементам.

Первые два типа могут использоваться как с крышками, так и без них. Проволочные легки и изящны, кабели в них прекрасно вентилируются, однако ограничением применения проволочных лотков является сравнительно высокая их стоимость. Наибольшей популярностью пользуются перфорированные лотки, признанные оптимальным вариантом укладки проводов и прокладки силовых кабелей напряжением до 1000 В.

Способы монтажа лотков

Изготавливаются металлические лотки из секций, которые в процессе монтажа соединяются в общую конструкцию, при этом используются специальные крепления и винтовые соединения. Поскольку лотки собраны из токопроводящего материала, для обеспечения электробезопасности вся конструкция присоединяется с обеих сторон к общему заземляющему контуру.

Среди особых требований, предъявляемых к монтажу металлических лотков, является их высокая нагрузочная способность призванная выдерживать значительный вес кабелей. Наиболее распространенными видами крепления является настенное и крепление к потолку, причем крепление к стене считается более надежным и предпочтительным благодаря следующим особенностям:

• простоте и скорости монтажа;
• надежности и прочности конструкции;
• высокой несущей способности;
• универсальности.

Кабельные лотки крепятся на кабельных полках (кронштейнах, консолях), которые в свою очередь удерживаются монтажными профилями или устанавливаются непосредственно на стены (пристреливаются дюбелями, прикручиваются анкерными болтами и пр.). Другим достоинством монтажных стоек является возможность установки кабельных лотков несколькими параллельными ярусами. При прокладке вертикальных участков фиксация лотков осуществляется с помощью скоб-кронштейнов.

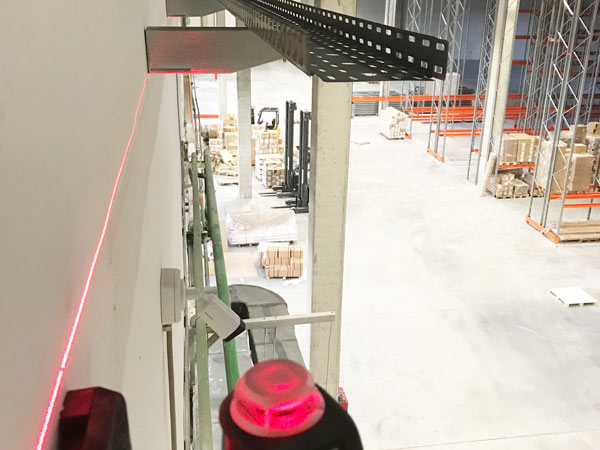

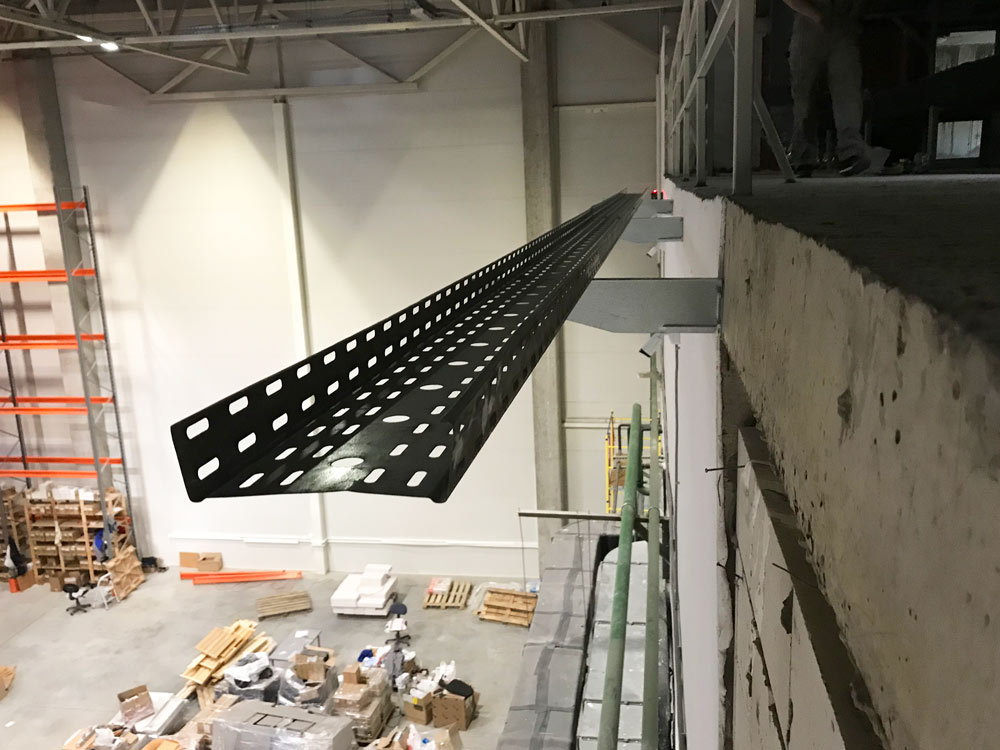

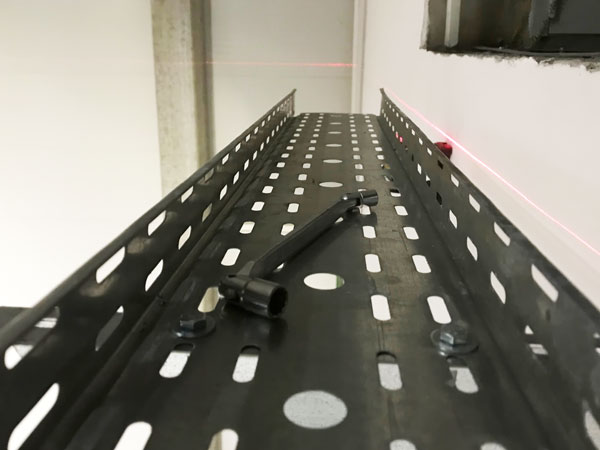

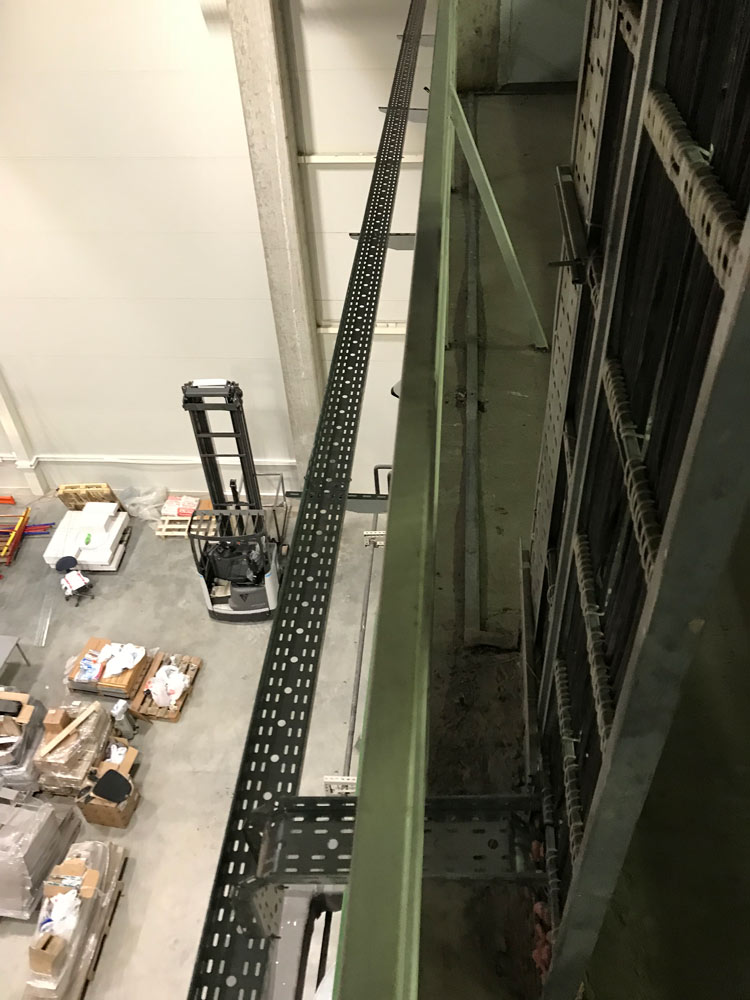

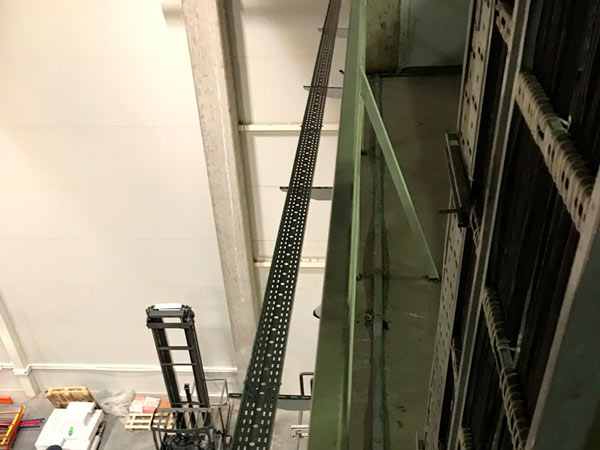

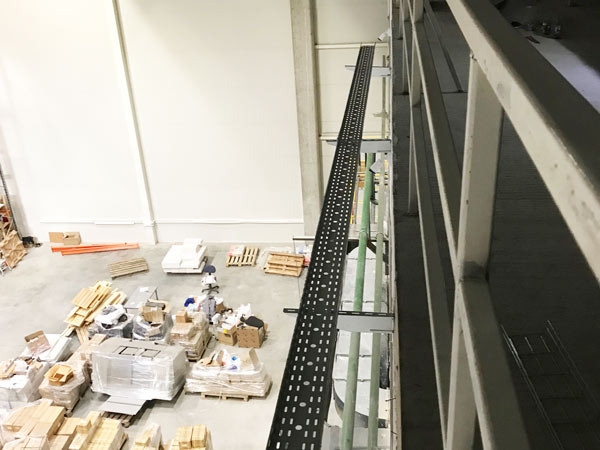

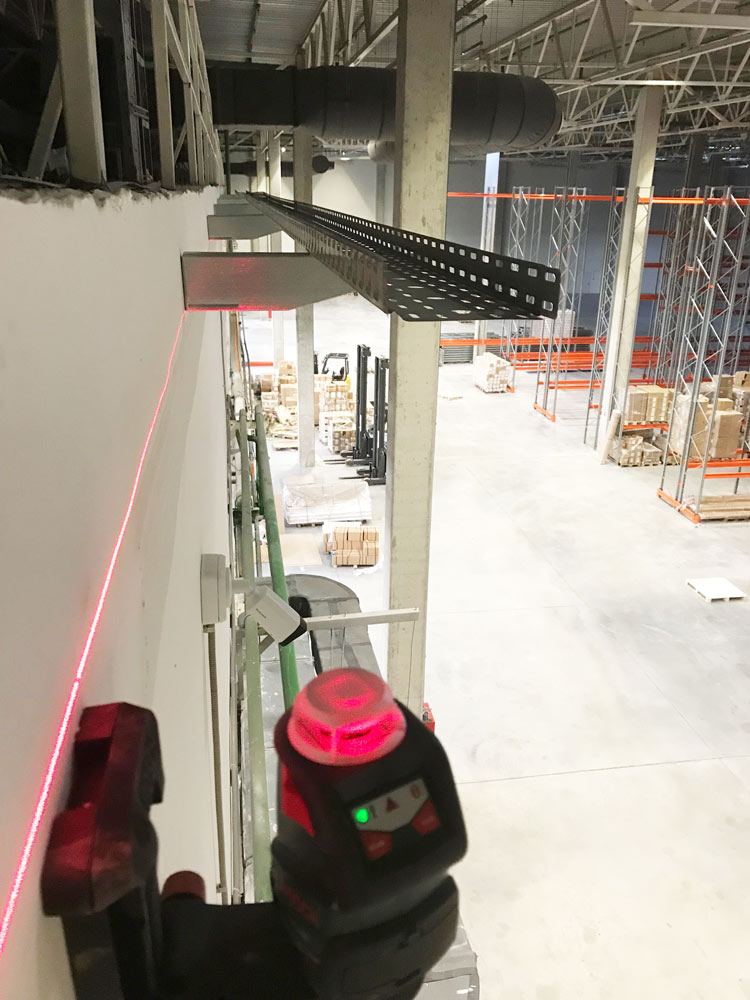

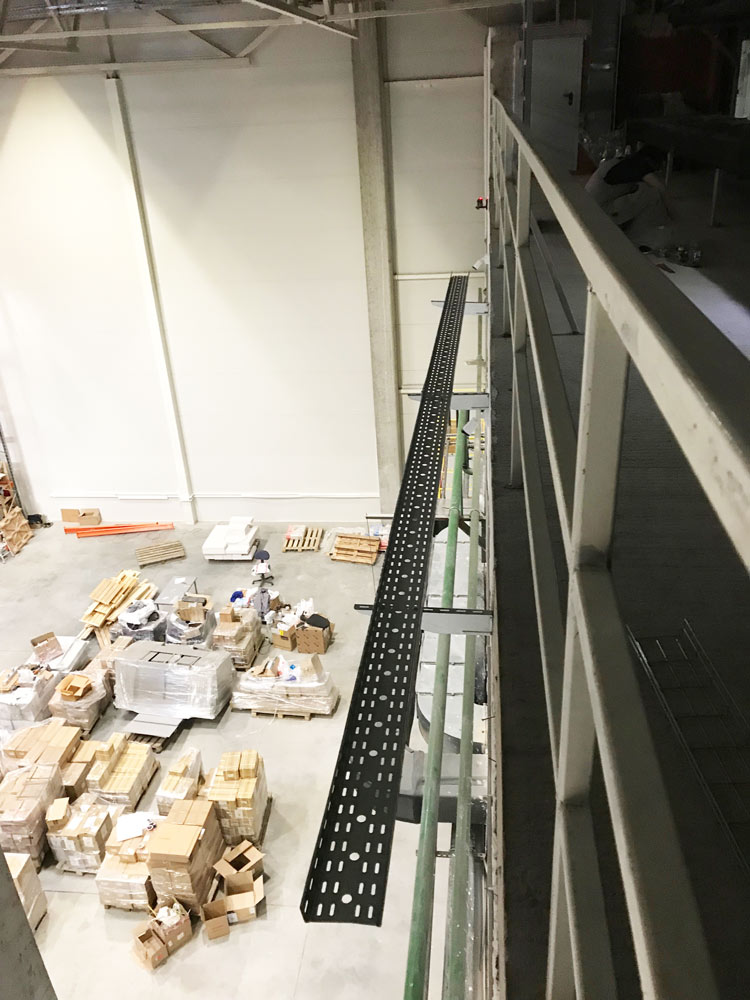

Фотографии с последних объектов :
