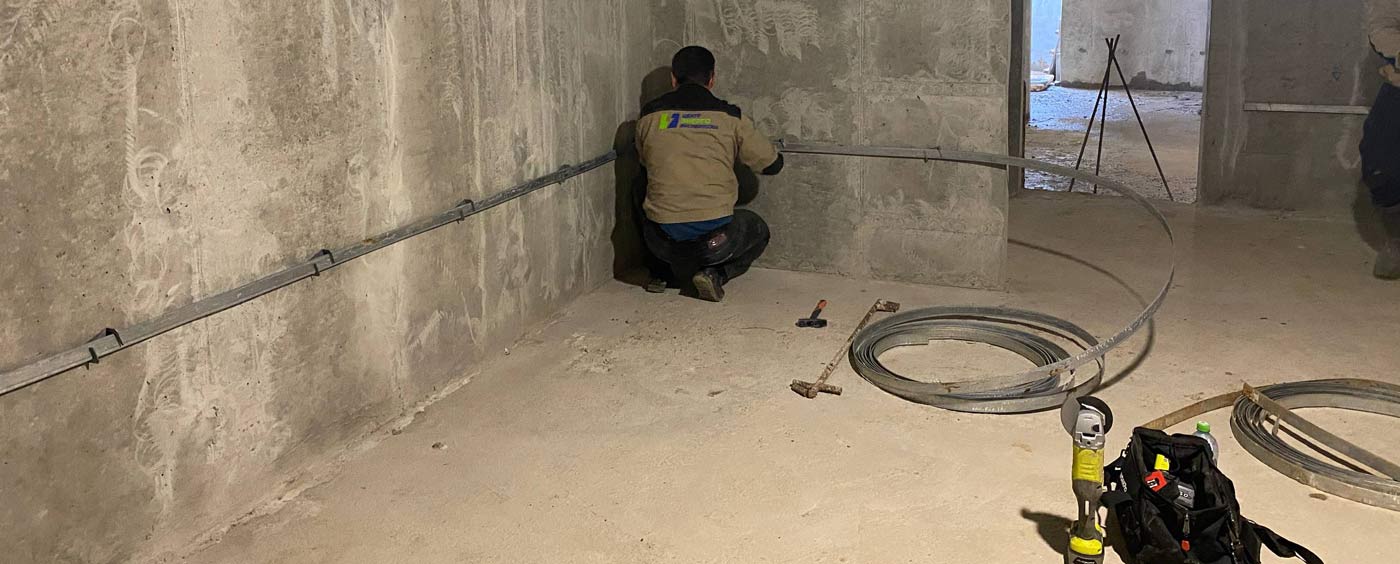

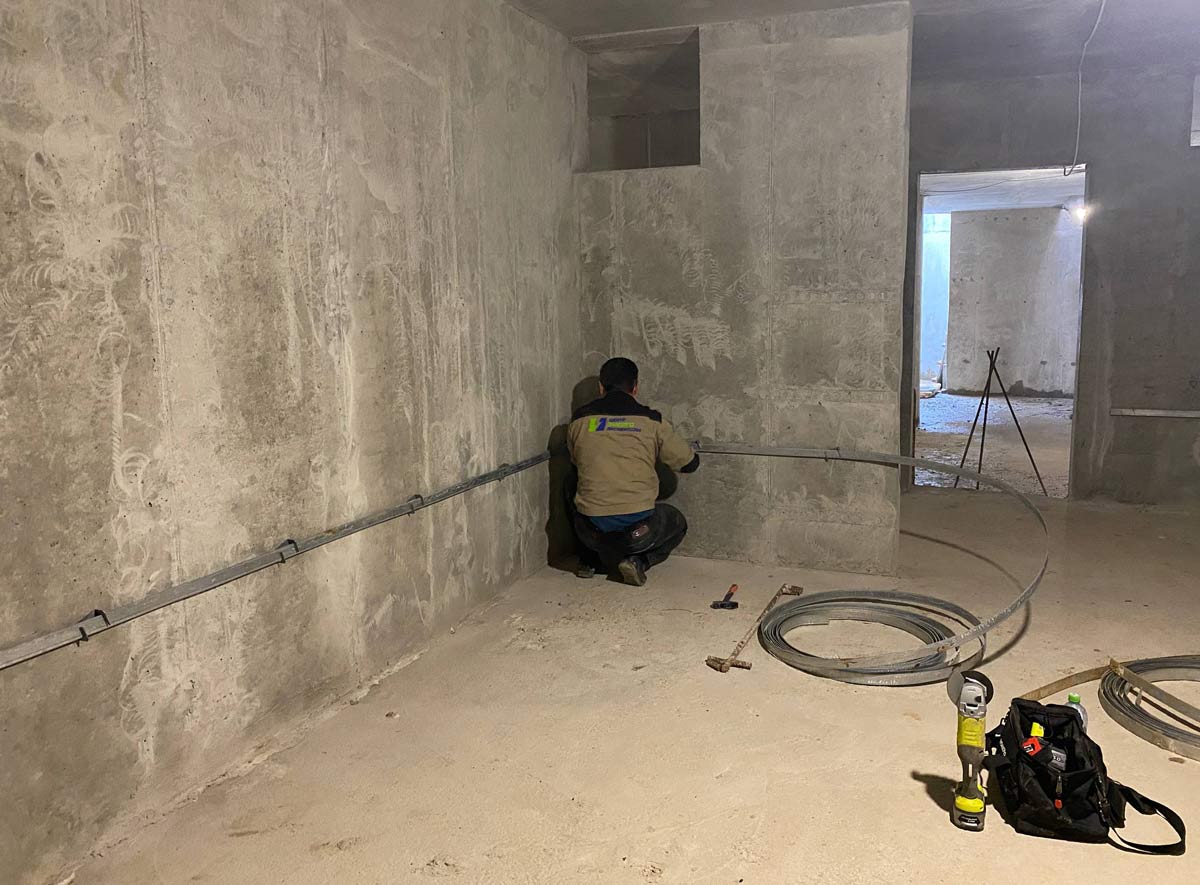

Монтаж металлической полосы внутри здания

Наша компания производит монтаж металлической полосы внутри здания, а также заземление электрооборудования от проложенной полосы с применением гибких проводников желто-зеленого цвета и наконечников.

№ 1

от 250 рублей

  • За метр погонный, стоимость вместе с материалом и окраской
Оформить заявку





Обеспечение электробезопасности – обязательное условие для любого производства, поэтому непременным атрибутом каждого производственного помещения следует считать защитное заземление. Как правило, подлежащее заземлению технологическое оборудование, располагается по всей площади производственного помещения, для обеспечения возможности его присоединения к общей системе организуют внутренние контуры заземления.

Производится это монтажом металлической заземляющей шины, в качестве которой чаще всего используют металлическую полосу из стали с защитным покрытием нанесенным методом горячего цинкования. Различной ширины полосы отличаются:

  • долговечностью;
  • простотой обращения при монтаже заземляющего контура;
  • сравнительно невысокой стоимостью;

хотя в ряде случаев используются стальные омедненные полосы, применение которых ограничено более высокой ценой или шины иного сечения, например из металлического прута.

Главной особенностью монтажа внутренних магистральных проводников заземления является полная доступность для обеспечения контроля их состояния и проведения регулярных ревизий, поэтому они прокладываются только открытым способом. Фрагменты заземляющих шин объединяются в единую металлическую конструкцию с минимальным электрическим сопротивлением посредством сваривания. Для защиты от коррозии места стыков в районе сварных швов покрываются битумным лаком.

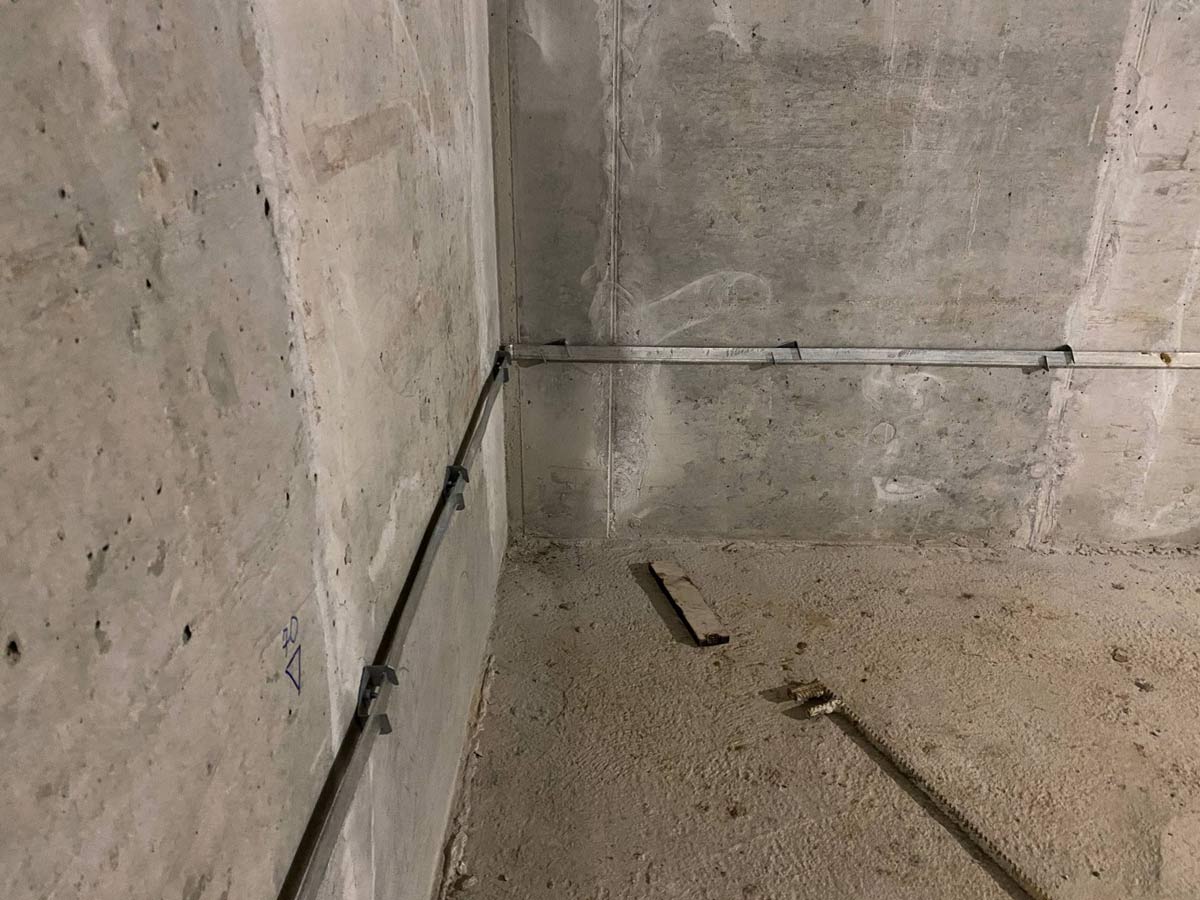

Наиболее часто встречаются внутренние контуры, реализованные на стальных полосах, это обусловлено высокой технологичностью проведения монтажных работ. Так, например, в сухих, лишенных агрессивных сред помещениях допускается, крепление металлической ленты заземления непосредственно к стенам. Для бетонных и кирпичных стен это делается путем пристреливания дюбелями с помощью монтажного пистолета или приваривания к закладным деталям, в помещениях с деревянными стенами полоса крепится шурупами. Такое преимущество в монтаже неприменимо в отношении контуров из другого металлического профиля.

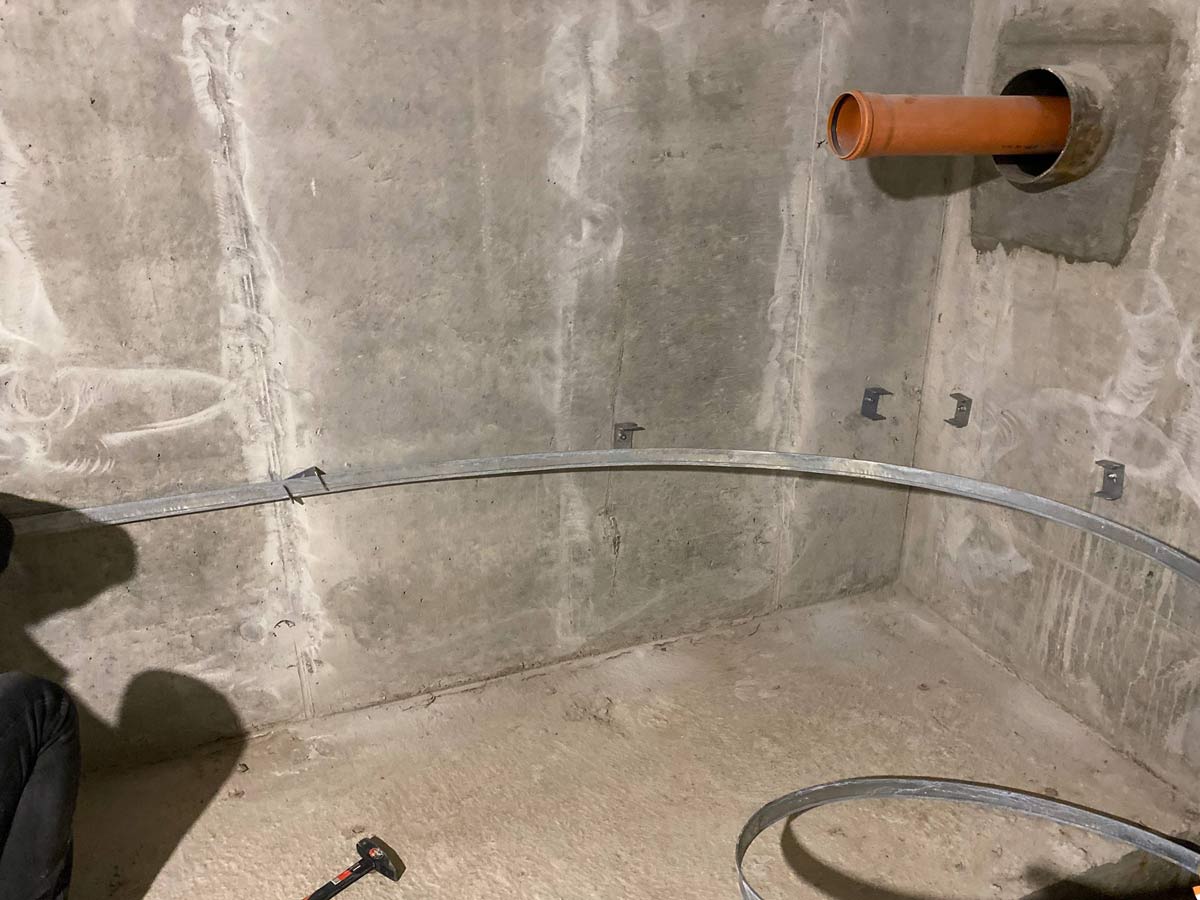

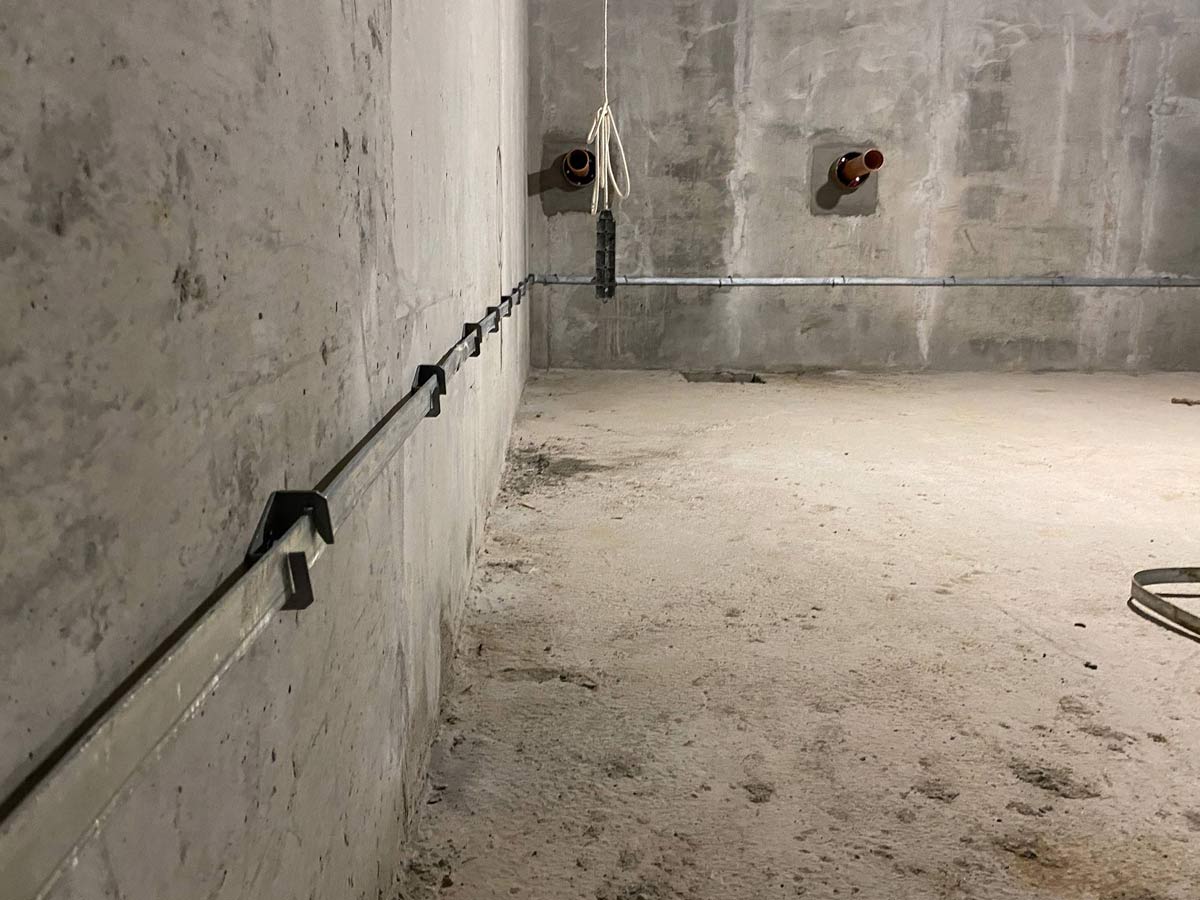

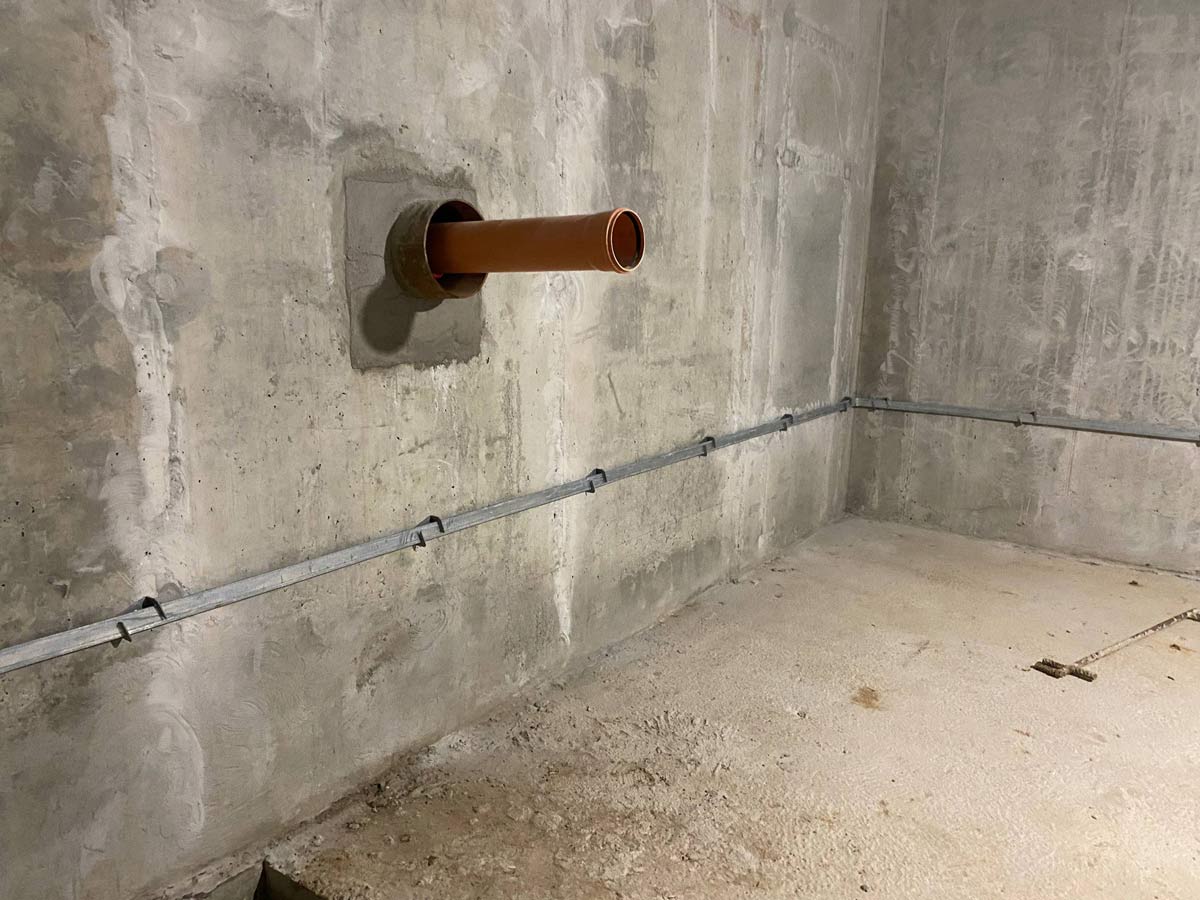

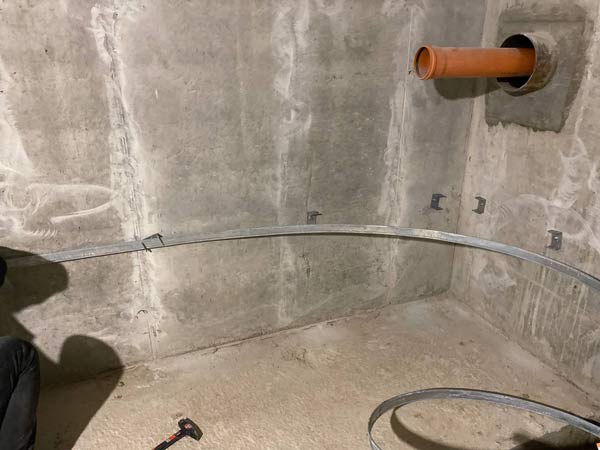

Подобные способы крепления запрещены в помещениях с повышенной и высокой влажностью воздуха, а также при наличии в воздушной среде агрессивных примесей, химически активных паров. В таких помещениях допускается крепление полос контура только при помощи специальных кронштейнов согнутых из монтажных полос и обеспечивающих расстояние между стеной не менее 10 мм. Приваренные к полосе кронштейны пристреливаются к стене дюбелями или привариваются к закладным.

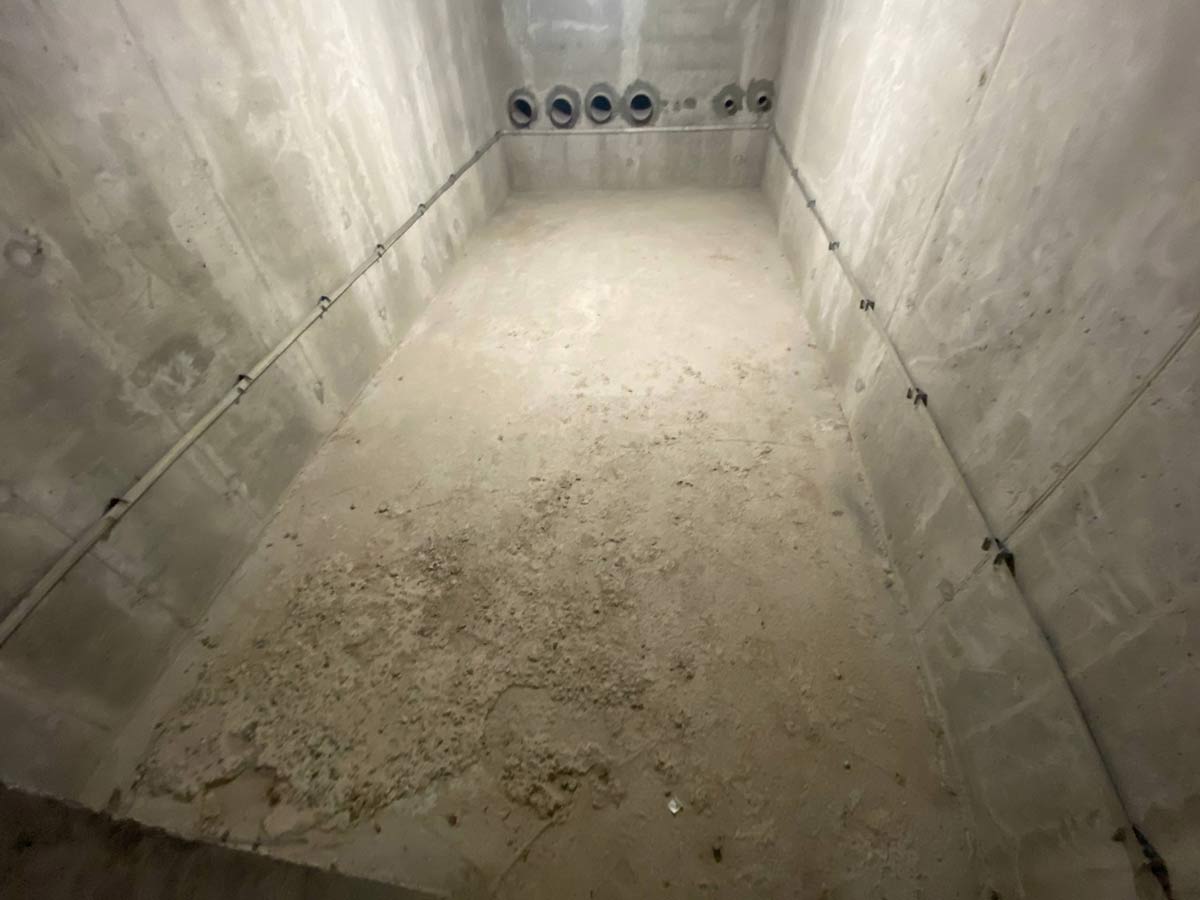

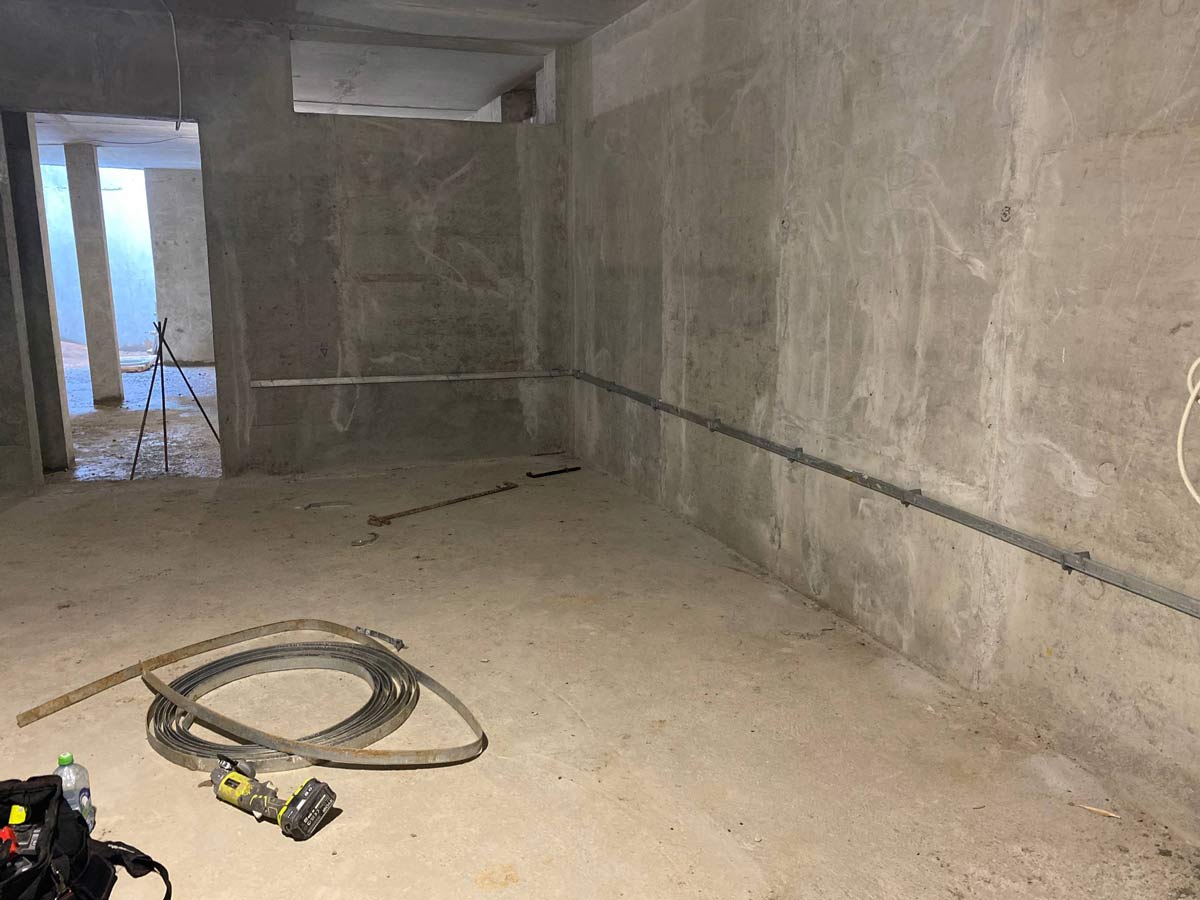

Допускается прокладка полос контура только горизонтально или вертикально, расположение под углом, допустимо только при наличии наклонных конструкций, например, параллельно эстакадам или лестницам. В горизонтальных заземлителях необходимо учитывать наличие температурных швов в местах крепления панелей, в случае их пересечения следует предусматривать компенсирующие изгибы. При прокладке контура заземления внутри здания требуется придерживаться следующих условий:

  • в зависимости от ширины полосы расстояние между точками крепления прямых участков должно укладываться в пределах 0.6 – 1.0 метра;

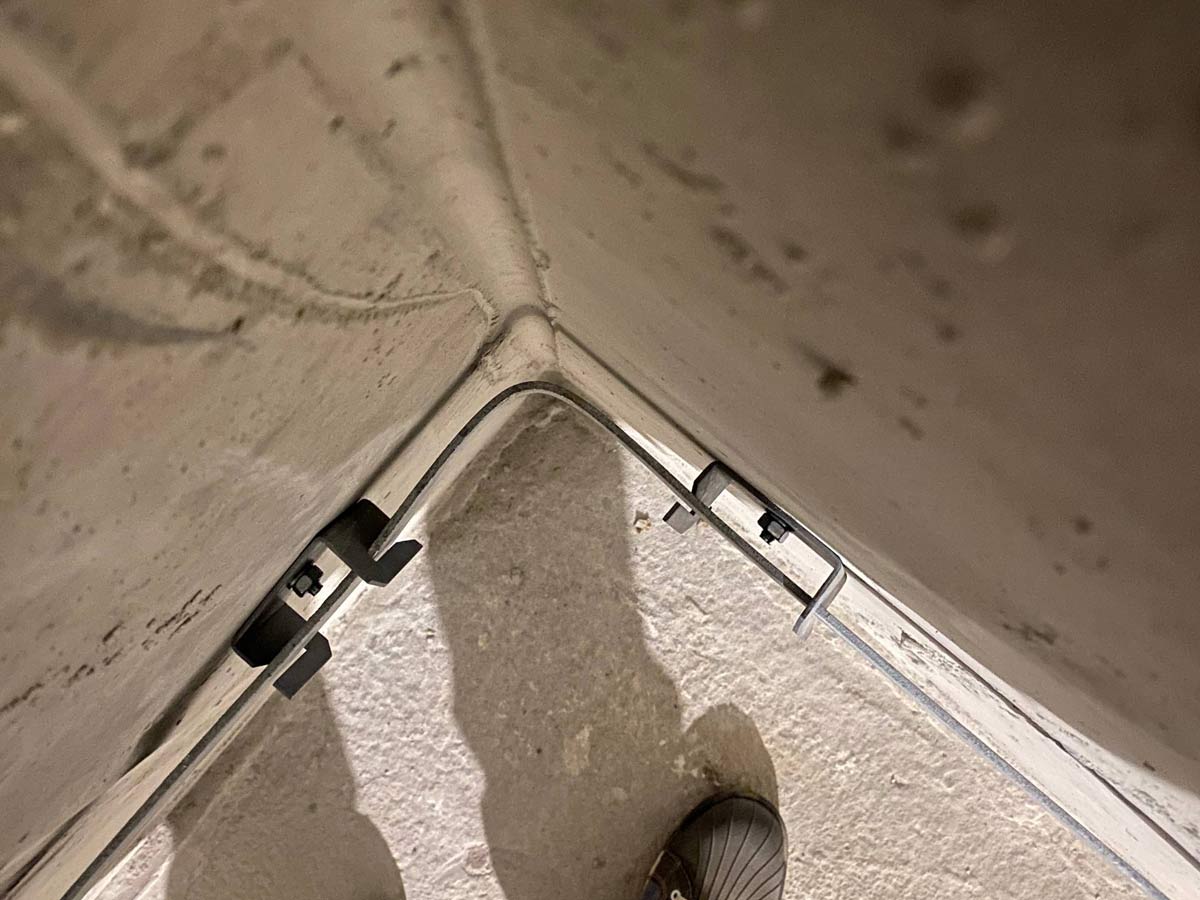

  • в местах поворота точка крепления должна располагаться на расстоянии 0.1 м от вершины угла;
  • рекомендуемая высота от уровня пола 0.4 – 0.6 м.

На заземляющие проводники внутреннего контура должна быть нанесена желто-зеленая окраска.

Защитное заземление весьма ответственная часть в системе электробезопасности предприятия, поэтому монтаж всех его составляющих следует доверять профессионалам.
