Кабельная линия
Указываются тип кабеля и сечение его токопроводящих жил.
Документация для электрощитов
Составление однолинейных схем
Подготовим понятную схему с адресами отходящих линий, параметрами кабелей, автоматическими выключателями и мощностью потребителей.
Онлайн-генератор · без аккаунта Соберите схему самостоятельно Скачайте схему и файл проекта. Затем можете прислать проект нам — проверим его и подготовим выпуск от компании. Открыть генератор- До 32 групп в базовом варианте
- Пример схемы в формате PDF
около 2 000 ₽
Схема одного электрощита до 32 групп при известной адресации линий
от 8 000 ₽
Подготовка схемы с выездом и определением назначения отходящих линий
2 инженера
Обследование объекта при отсутствующей или неполной адресации
PDF-пример
Готовый пример однолинейной схемы можно открыть или скачать в формате PDF
Состав документа
Что отражает однолинейная схема
Актуальная схема помогает быстро понять устройство электрощита, назначение каждой линии и основные характеристики установленного оборудования.
Аппарат защиты
Фиксируются марка и номинал соответствующего автоматического выключателя.
Адрес линии
Отражается назначение или помещение, которое питает отходящая линия.
Мощность нагрузки
Указывается мощность подключённых электроприборов и других потребителей.
Однолинейная схема электроснабжения
Два варианта подготовки, состав данных, пример изображения и PDF-файл
В нашей компании можно заказать составление однолинейных схем. Нами предусмотрено два тарифа.
Первый – вы знаете всю адресацию отходящих линий от электрощита, но просто вам нужно чтобы это было в виде схемы, копию которой потом вы хотите разместить внутри электрощита, такой вариант самый простой в реализации и стоит он около 2000 рублей за один электрощит, до 32 групп(автоматических выключателей).
Второй – информации о том куда и какой кабель идет либо нет, или частично нет, такой вариант сложнее в реализации, так как для выяснения необходим выезд на объект 2-х инженеров, с рациями и указателя напряжения. Происходит поэтапное отключение каждого автомата и выявление, что отключилось, то есть происходит сбор информации для последующего составления схемы. Этот вариант может занять целый день, например на одно офисное помещение, стоимость работ начинается от 8000 рублей.

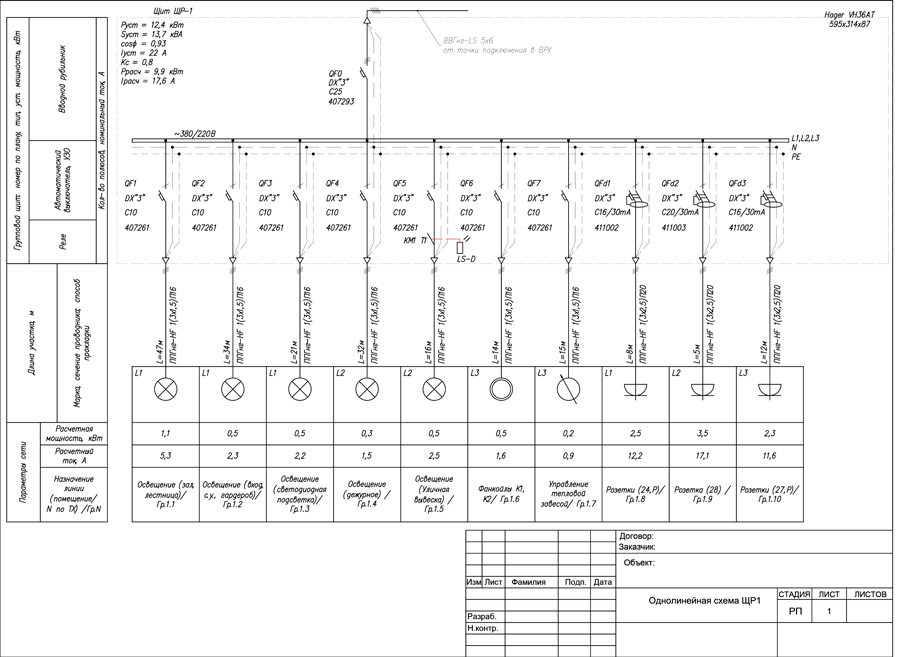

Ниже приведен пример как выглядит однолинейная схема электроснабжения.
В каждом пункте схемы содержится информация о типе и сечении кабеля, марка и номинал автоматического выключателя, адрес(назначение линии), а также мощность электроприборов(потребителях). Если данные актуальны, то любой человек может их понять, даже не имеющий электротехнического образования.
Скачать пример однолинейной схемы в формате PDF
Порядок подготовки
Как составляется однолинейная схема
-
01
Выбираем вариант
Определяем, известна ли адресация отходящих линий или требуется обследование объекта.
-
02
Собираем данные
Фиксируем линии, кабели, автоматы, назначения групп и подключённые нагрузки.
-
03
Строим схему
Переносим собранную информацию в структурированное графическое представление.
-
04
Передаём документ
Готовую копию можно разместить внутри электрощита для эксплуатации и обслуживания.
Практическая польза
Для чего нужна актуальная схема
Назначение линий и связь оборудования видны без изучения монтажной трассы.
Проще определить нужный автомат при обслуживании или локальном отключении.
Кабели, номиналы аппаратов и мощности потребителей собраны в одном документе.
Схему можно хранить рядом с оборудованием для повседневной эксплуатации.
Нужна понятная схема электрощита?
Соберём данные и подготовим однолинейную схему
Сообщите количество щитов, число групп и наличие адресации — инженер подберёт вариант работ и рассчитает стоимость.
