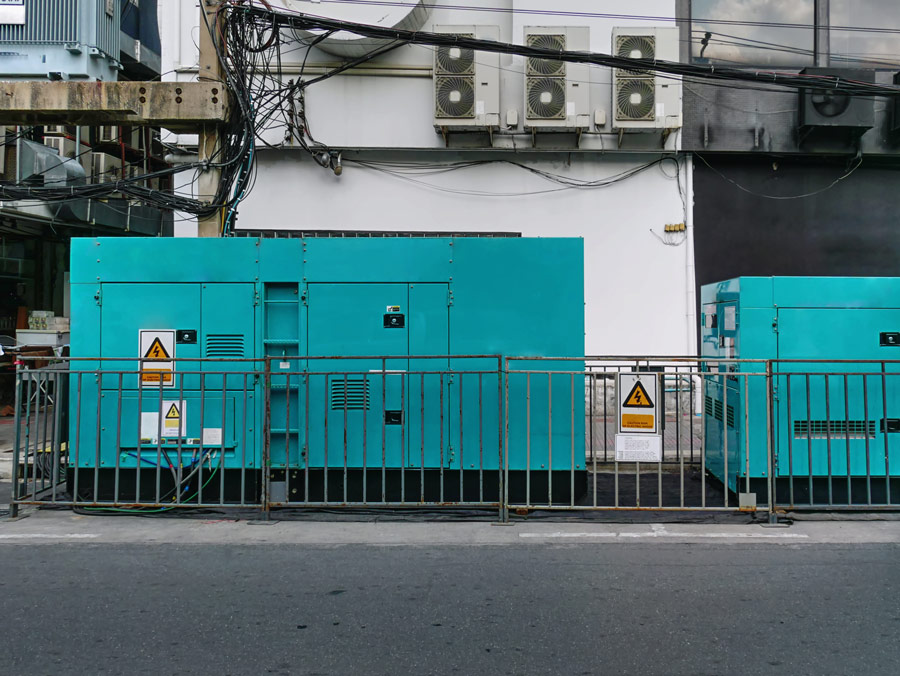

Порядок фаз на выводах трёхфазного генератора определяется направлением вращения магнитного поля, расположением обмоток и подключением выводов. Поэтому одно только направление вращения вала не заменяет проверку последовательности L1–L2–L3 на готовой установке.
Для отдельной нагрузки важна согласованность фаз с оборудованием. Для АВР дополнительно проверяют соответствие вводов, а параллельное включение генератора требует полноценной синхронизации — совпадения не только порядка фаз.
- 120°
- фазовый сдвиг между тремя симметричными напряжениями
- L1–L2–L3
- обозначение прямой последовательности на проверенной схеме
- Измерение
- порядок фаз подтверждают прибором на конкретных выводах
От чего зависит порядок фаз генератора
В трёхфазной машине обмотки статора пространственно смещены. Вращающееся магнитное поле последовательно наводит в них ЭДС, поэтому максимумы напряжения возникают в определённом порядке. При изменении направления вращения относительно неизменной схемы выводов последовательность меняется на обратную.
Тот же результат получают, когда квалифицированный персонал по утверждённой схеме переставляет любые два линейных проводника на предварительно обесточенных и подготовленных к работе выводах. Поэтому фраза «генератор вращается по часовой стрелке» без точки наблюдения, схемы обмоток и маркировки выводов не определяет порядок фаз у присоединённой нагрузки. Общий смысл последовательности разобран в статье о порядке чередования фаз.
Задаётся машиной
Связано с механическим вращением, расположением обмоток и их соединением.
Зависит от подключения
Может измениться после ремонта, замены кабеля или перестановки двух фаз.
Требует проверки
Определяется всей цепью от генератора до конкретной точки присоединения.
Где последовательность фаз имеет значение
Обратная последовательность меняет направление вращения обычного трёхфазного двигателя. Для насосов, вентиляторов, компрессоров, конвейеров и подъёмных механизмов ошибочный пуск может привести к отсутствию подачи, нарушению смазки или механическому повреждению.
Электродвигатели
Проверяют допустимое направление конкретного механизма, а не только вращение вала без нагрузки.
АВР
На основном и резервном вводах сохраняют согласованное чередование фаз и маркировку.
Релейная защита
Реле контроля фаз может блокировать пуск при неправильной последовательности или обрыве.
Измерительные цепи
Фазировка должна соответствовать схемам напряжения, тока, учёта и автоматики.
Как проверяют фазировку генератора
Изучают документацию
Сверяют паспорт машины, обозначения выводов, схему соединения обмоток и проектную маркировку L1, L2, L3.
Проверяют соединения
Прослеживают кабель до АВР, щита и нагрузки; отдельно учитывают изменения после ремонта или замены оборудования.
Измеряют порядок фаз
Используют предназначенный для этого указатель с подходящими категорией измерений и диапазоном напряжения.
Подтверждают работу
После безопасного пробного пуска проверяют направление и технологический результат привода по инструкции изготовителя.
Безопасность: нельзя определять фазировку касанием проводников, самодельной лампой или многократными «пробными» перестановками под напряжением. Работы выполняет квалифицированный персонал по утверждённой схеме.
Что проверяют при работе через АВР
Для переключения нагрузки с сети на генератор оба ввода должны обеспечивать требуемое чередование фаз на отходящих цепях. Дополнительно проверяют межблокировки, разрыв и коммутацию нейтрали по проекту, задержки, защиту и отсутствие недопустимого обратного питания.
Если нагрузка включает двигатели, оценивают также пусковые токи, несимметрию фаз и схему обмоток. Соединение «звезда» или «треугольник» не исправляет неправильную фазировку само по себе.
- Основной вводФиксируют последовательность и маркировку на стороне нагрузки.
- Резервный вводПроверяют те же точки при питании от генератора.
- Переходные режимыИспытывают логику переключения без недопустимого параллельного соединения источников.
- НагрузкиКонтролируют правильное направление критичных приводов и работу защит.
Последовательность фаз сети и генератора
Выберите измеренный порядок сети и генератора — модель покажет три фазных сигнала и числовой признак совпадения порядка.
Порядок фаз двух источников проверяют прибором на сопоставимых точках и прослеживают через все положения АВР; для параллельной работы этого недостаточно.
Расчёт выполняется в вашем браузере. Введённые значения никуда не отправляются.
Симулятор не управляет генератором и не подтверждает готовность к включению или параллельной работе. Фазировку, АВР и синхронизацию проверяет квалифицированный персонал.
Почему порядка фаз недостаточно для параллельной работы
Перед параллельным включением генератора с сетью или другой машиной должны совпасть последовательность фаз, частота, действующие значения напряжений и фазовый угол в момент коммутации. Для этого применяют специализированные устройства синхронизации, защиты и управления.
Совпадение показаний простого указателя фаз подтверждает только последовательность. Оно не разрешает включать источники параллельно. Ошибка синхронизации вызывает большой уравнительный ток и электромеханический удар по генератору.
Граница темы: обычный АВР с бестоковой паузой переключает нагрузку между раздельными источниками. Параллельная работа — отдельное проектное решение с иной логикой и защитой.
Ошибки, из-за которых направление меняется
- Замена генератора или кабеляСтарую маркировку переносят без повторного прослеживания и измерения цепи.
- Перестановка двух жилПорядок меняется, хотя напряжения между фазами остаются нормальными.
- Проверка только одного щитаПосле промежуточной коммутации последовательность у двигателя может отличаться.
- Ориентация по валу«По часовой стрелке» неоднозначно без оговорённой стороны наблюдения и схемы выводов.
После изменений результат отражают в исполнительной схеме и маркировке. Для выбора и проверки самих приводов пригодится обзор видов электродвигателей.
