Постоянный ток — это ток, направление которого не меняется со временем. Его величина может быть стабильной, пульсирующей или регулируемой: выпрямленное напряжение с пульсациями остаётся однонаправленным, но не является идеально постоянным.
DC используют внутри электроники, в аккумуляторных системах, автоматике, связи, фотоэлектрических установках, электротранспорте и технологических процессах. Для каждой области нужны аппараты, рассчитанные на соответствующие напряжение, ток и способность отключать именно постоянный ток.
- DC
- условное обозначение постоянного тока и напряжения
- Полярность
- «плюс» и «минус» должны соответствовать схеме оборудования
- Коммутация
- аппарат выбирают по отдельному рейтингу для постоянного тока
Что называют постоянным током
Внешнее направление условного тока принимают от положительного полюса к отрицательному; движение электронов в металле направлено противоположно. Это соглашение не влияет на расчёт цепи, если полярности и знаки используются последовательно.
Связь напряжения, тока и сопротивления в простейшем линейном участке описывает закон Ома. Но аккумулятор, импульсный преобразователь, электродвигатель и электронная нагрузка не всегда ведут себя как постоянное сопротивление.
Почти неизменные U и I
Типичный расчётный режим источника и нагрузки после завершения переходного процесса.
Направление сохраняется
После выпрямления величина меняется, а фильтр уменьшает пульсации до требуемого уровня.
Направление периодически меняется
Форма может быть синусоидальной или иной; частота и гармоники описываются отдельно.
Откуда получают постоянный ток
Батарея и аккумулятор
Электрохимический источник создаёт напряжение, которое меняется с зарядом, током и температурой.
Выпрямитель
Преобразует переменное напряжение в пульсирующее, затем фильтры и регуляторы формируют требуемый выход.
Солнечный модуль
Создаёт DC, параметры которого зависят от освещённости, температуры и рабочей точки.
DC-преобразователь
Повышает, понижает, стабилизирует или гальванически разделяет постоянное напряжение.
В блоках питания заряд между переключениями поддерживает конденсатор, но он не является источником длительного резервного питания.
Где применяется постоянный ток
Электроника
Микросхемы, датчики, контроллеры, светодиоды и вычислительное оборудование работают от одного или нескольких уровней DC.
Автоматика и связь
Цепи 12, 24, 48, 110 или 220 В применяют по проекту для управления, сигнализации и резервирования.
Накопители энергии
Аккумуляторные батареи систем бесперебойного питания, аварийных систем и транспорта заряжают и разряжают постоянным током.

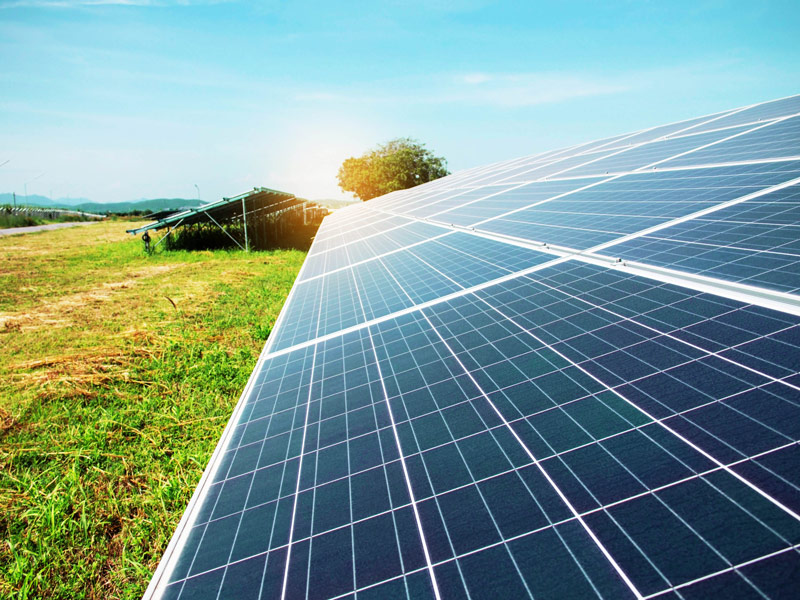

Фотоэлектрика
Стринги солнечных модулей образуют DC-цепи до инвертора или контроллера заряда.
Транспорт и приводы
DC-шина питает преобразователь, который формирует ток нужной формы для тягового двигателя.
Технологические процессы
Электролиз, гальваника, сварка и некоторые системы нагрева используют регулируемый постоянный ток.
Как DC связан с переменным током
Выпрямитель преобразует AC в DC, а инвертор — DC в переменное напряжение требуемой частоты и формы. Поэтому в ИБП, частотном преобразователе и электромобиле одновременно существуют участки обоих типов.
Трансформатор напряжения в обычном режиме работает с переменным магнитным потоком и не передаёт установившийся постоянный ток напрямую. Гальваническое разделение DC выполняют через преобразователь, который сначала создаёт переменную составляющую.
Терминология: «постоянный ток» не означает, что напряжение всегда точно равно указанному номиналу. Пульсации, переходные процессы и падение на проводниках оценивают отдельно.
Чем DC отличается с точки зрения безопасности
Постоянное напряжение может быть опасным для человека, вызывать нагрев и пожар так же, как переменное. Допустимые уровни и воздействие зависят от напряжения, длительности, пути тока, условий контакта и конкретной защитной меры.
- Дуга не имеет естественного нуляОбычный AC-аппарат может не погасить дугу постоянного тока при том же числовом напряжении.
- Полярность важнаНекоторые автоматы, УЗИП, измерители и электронные аппараты имеют заданное направление подключения.
- Энергия сохраняетсяАккумуляторы и конденсаторы остаются источниками после отключения внешней сети.
- PE не отключает источникЗаземление применяют в составе защитной системы, но оно не заменяет аппарат отключения и изоляцию.
Нельзя: использовать выключатель, автомат или предохранитель только потому, что его токовый номинал подходит. На маркировке и в документации должна быть допустимая коммутационная способность при конкретном напряжении DC.
Что проверяют при проектировании DC-цепи
Источник
Максимальное и минимальное напряжение, ток короткого замыкания, внутренняя защита и запасённая энергия.
Проводники
Допустимый ток, падение напряжения, нагрев, полярность и стойкость к внешним воздействиям.
Коммутация
Категория применения, число полюсов, схема дугогашения и допустимая отключающая способность DC.
Защитная мера
Изоляция, автоматическое отключение, разделение, заземление и контроль выбираются по системе и назначению.
Обслуживание
Предусматривают разъединение всех источников, безопасный разряд и проверку отсутствия напряжения.
Для чувствительных цепей тип устройства дифференциальной защиты согласуют с формой возможного тока утечки; общий принцип изложен в статье о работе УЗО.
Паспорт цепи постоянного тока
Отметьте подтверждённые свойства источника, коммутации и обслуживания — список покажет забытые риски обратной подпитки и остаточной энергии.
Для DC фиксируют максимальное напряжение, полярность, все источники, заземление, DC-рейтинг аппаратов и способ снятия остаточной энергии.
Расчёт выполняется в вашем браузере. Введённые значения никуда не отправляются.
Чек-лист не рассчитывает ток КЗ, дугу, сечение, защиту или безопасные расстояния. Проектирование и работы в DC-цепях выполняют специалисты.
