Активная молниезащита, или ESE-система, внешне похожа на обычную: молниеприёмник соединён токоотводами с заземляющим устройством. Отличие заключается в головке, которой производитель приписывает более раннее формирование восходящего лидера.
Это не означает автоматически большую защищаемую площадь. Решение принимают по расчёту риска, геометрии объекта, применимой нормативной базе и подтверждённым характеристикам оборудования.
- Главный критерий
- расчётная зона защиты и допустимый риск, а не рекламный радиус
- Обязательные части
- молниеприёмник, токоотводы, заземление и уравнивание потенциалов
- Внутренняя защита
- УЗИП, экранирование и трассировка дополняют внешнюю систему
Как работает внешняя молниезащита
Молниеприёмник принимает разряд, токоотводы проводят ток к земле, а заземляющее устройство рассеивает его. Параллельно выполняют уравнивание потенциалов, чтобы уменьшить опасные разности напряжений и искрение внутри объекта. Подробнее о роли контура — в материале для чего нужно заземление.
Приём разряда
Устройства размещают так, чтобы защищаемые части попадали в расчётную зону.
Отвод тока
Маршруты делают короткими, прямыми и согласованными с безопасными расстояниями.
Растекание
Конфигурацию заземлителя выбирают по грунту, объекту и расчётному току.

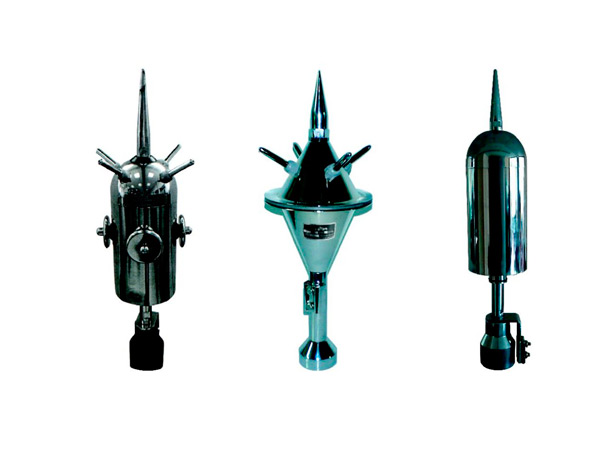

Что заявляют для активного молниеприёмника
Концепция ESE предполагает упреждающую стримерную эмиссию. Производители связывают её с увеличенным радиусом защиты и меньшим числом приёмников. На сложной кровле это может обещать меньше опор и проводников, однако результат зависит от принятой расчётной методики и признания документа, по которому выполнен проект.
Важно: заводской протокол или ссылка на зарубежный стандарт не заменяет проверку применимости решения в российском проекте и требований страховщика, экспертизы и собственника объекта.
Аргументы за и против
Компактная компоновка
При принятой методике расчёта может потребоваться меньше молниеприёмников, что упрощает размещение на кровле.
Доказательность и нормы
Заявленный радиус нельзя переносить в проект без проверки методики, исходных данных и нормативного статуса.
Независимо от типа приёмника остаются требования к токоотводам, соединениям, заземлению и защите электроники от импульсных перенапряжений. Последняя связана и с темой контроля опасных отклонений напряжения, но УЗМ не заменяет УЗИП.
Как выбрать решение для объекта
Собрать исходные данные
Учитывают размеры, высоту, назначение, расположение, вводы коммуникаций и последствия повреждения.
Оценить риск
Определяют требуемый уровень защиты и допустимость конкретной расчётной модели.
Спроектировать систему
Назначают приёмники, токоотводы, заземлители, соединения и внутренние защитные меры.
Согласовать документацию
Проверяют применимость стандартов и комплект подтверждающих документов на оборудование.
Система связана с заземлением электрооборудования и защитой чувствительной техники от импульсных воздействий; отдельный «чистый» электрод без уравнивания потенциалов может создать новый риск.
Паспорт исходных данных для выбора молниезащиты
Не выбирать ESE по обещанному радиусу, а помочь собрать данные и доказательства, без которых нельзя корректно сравнить активную и обычную внешнюю молниезащиту.
До сравнения активной и обычной молниезащиты нужно зафиксировать геометрию и назначение объекта, оценку риска, признанную методику, пути тока, заземление, уравнивание потенциалов и порядок обслуживания.
Расчёт выполняется в вашем браузере. Введённые значения никуда не отправляются.
Блок не рассчитывает риск, зону защиты и не подтверждает нормативную допустимость ESE. Решение принимают в проекте по применимым документам и после согласования для конкретного объекта.
Монтаж и контроль состояния
После монтажа проверяют соответствие проекту, непрерывность соединений, крепления, коррозию, состояние заземлителей и маркировку. Объём измерений зависит от объекта и применённого решения; одна цифра сопротивления не доказывает работоспособность всей молниезащиты.
При анализе причин импульсных повреждений полезно отличать молниевые воздействия от обычного статического электричества и коммутационных перенапряжений.
Типичные ошибки
- Выбор по рекламному радиусуБез расчёта риска и зоны защиты сравнение систем некорректно.
- Один токоотвод при сложной геометрииЧисло и маршруты определяет проект, а не удобство монтажа.
- Игнорирование вводов коммуникацийИмпульс может проникнуть по силовым и слаботочным линиям.
- Отсутствие обслуживанияКоррозия, ремонт кровли и ослабление соединений меняют фактическое состояние системы.
Для нового или реконструируемого объекта корректнее начинать с разработки проекта электроснабжения и защитных мер.
