Разработка и согласование проекта

Все области, где используется электроэнергия, являются потенциально опасными. Поэтому прокладка электросетей, установка электрооборудования, монтаж электроустановок не обходятся без предварительных подготовительных работ. В их программе разработка проектной документации и ее согласование.

№ 1

от 250 рублей

  • за квадратный метр
Оформить заявку





    Проект электроснабжения – это пакет документации технического характера, разработка которого происходит в соответствии с установленными нормативами. Он оформляется по требованиям согласовательного органа. Среди базовой документации, которой следует руководствоваться, следующее:

    • «Градостроительный кодекс Российской Федерации»;
    • ФЗ № 184;
    • Постановление Правительства РФ № 87;
    • Постановление Правительства РФ № 160;
    • ГОСТы 2.702.-2011, 2.702-2008, 2.709-89, 2.710-81, 2.721-74, 2.755-87, 2.053-2013, 2.104-2006, 2.102-2013, 2.503-2013, 2.301-68, 2.106-96, 2.051-2013;
    • СП 118.13330.2012 СНиП 31-06-2009;
    • СП 31-110-СНиП 3.05.06-85;
    • СНиП 21-01-97 НПБ 246-97;
    • ПУЭ;
    • РД 153-34.0-20.527-98;
    • СО 153-34.21.122-2003;
    • СО 153-34.03.603-2003.

    Проще говоря, проект должен быть выполнен в идеальном соответствии с массой архитектурных и градостроительных нормативов, причем строго в актуальном состоянии, выполнять требования законодательства по пожарной безопасности. Кроме того, он должен соответствовать оформлению объекта. Недопустимы его перекосы и в ущерб энергоэффективности.

    Подобные документы составляются на каждый объект индивидуально, но независимо от этого содержат текстовую (проект электрики с описанием подробностей и обоснованиями) и графическую составляющую, где размещается схема электропроводки.

    К текстовому разделу относятся документы со следующим содержанием:

    • описание характеристик источников снабжения;
    • обоснование;
    • данные по количественным и мощностным характеристикам используемого электроприемного оборудования;
    • данные по количественным и мощностным характеристикам сетевого и трансформаторного оборудования;
    • данные по наличию элементов заземлительных систем и молниезащиты;
    • данные по используемым материалам в созданной сети;
    • данные по резервным источникам питания;
    • описание работы установки или сети в условиях аварийного режима;
    • информация по автоматизированным установкам, отвечающим за управление всей системой электроснабжения и отдельных участков, описание ее работы.

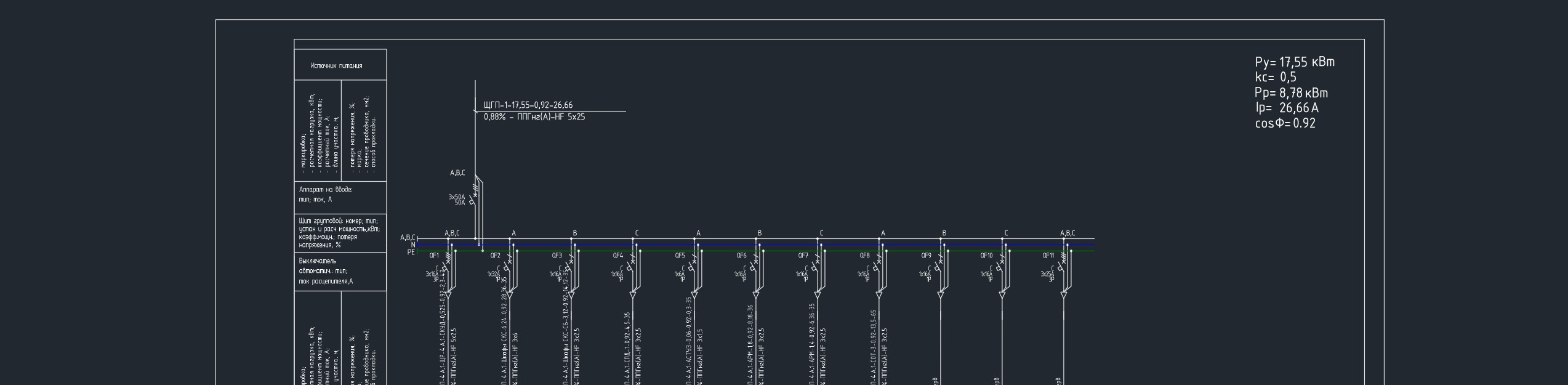

    К графическому разделу относятся все типы схем: по электроснабжению, освещению, аварийным сетям, заземлению, молниезащите, размещению оборудования. Все они фактически являются подтверждением текстового описания и наглядно демонстрируют будущий комплекс электроснабжения. Крайне редко в этом случае используется однолинейная схема электроснабжения, для полноты понимания проекта это не лучший вариант.

    Градостроительный кодекс устанавливает обязательное соответствие проектировщиков каким-либо критериям, только если документация составляется для особо сложных объектов, аварийные обстановки на которых могут привести к весомым последствиям. При этом обращаться необходимо исключительно к юр.лицам, имеющим актуальное членство в СРО и соответствующие допуски.

    Во всех других случаях проектировкой может заниматься компания или индивидуальный предприниматель, специализирующийся в данной сфере. При выборе такого подрядчика следует отдавать предпочтение тем, кто имеет большой опыт осуществления подобных работ и высококвалифицированный персонал. А наличие членства в СРО будет дополнительным плюсом и гарантией компетентности персонала.

    Сложность создания проекта, объем разрабатываемой документации прямо пропорциональны категории объекта. Как правило, проектирование не начинается без поступления полноценно сформированного технического задания. Оно составляется при прямом участии заказчика. Для этого необходимо будет предоставить некоторую первичку:

    • проектную документацию по строительству объекта;
    • договоренности с поставщиком энергетического ресурса в части предельных мощностей, выделяемых под нужды объекта;
    • характеристики отдельных потребителей в составе планируемой сети.

    Далее разрабатываются основные концепционные пункты проекта. Так, разграничиваются места, где будет расположено оборудование и проложены магистральные трассы, точно установлены зоны для размещения отдельных элементов будущей сети.

    На этом этапе учитывается площадь объекта. Если она превышает 0,0015 кв. км, то потребуется подготовить еще ряд документации. После составляется эскизный проект, создается графическая часть документа, проводится технико-экономический расчет, составляются описания и обоснования. После готовности всего пакета необходимо осуществить его согласование.

    Согласование электроснабжения – фактически является процедурой получения разрешения на внедрение разработанной сети в жизнь. Четкой ее схемы, подходящей любым объектам, не существует. В каждом случае имеются свои нюансы, поэтому порядок обращения решается индивидуально.

    Осуществить согласование необходимо по всем инстанциям, которые курируют электроснабжающую сферу и напрямую в нее вовлечены. Базовыми направлениями можно считать следующее:

    • виза на соответствие ТУ для подключения от компаний, осуществляющих коммунальное или сетевое обслуживание. Например, для столицы это может быть МОЭСК;
    • виза о правильности подключения систем учета энергии. Делается это в энергосбытовых компаниях;
    • виза о соответствии ТБ и пожбезопасности, электротехническим нормативным актам;
    • виза о совместимости с прочими инженерными коммуникациями на объекте.

    На количество необходимых визирований влияет мощность подключаемого оборудования. Например, может потребоваться обращение за допуском в Энергосбыт в стандартной ситуации, а если мощность превышает лимит в 100 кВт, то путь следует проложить уже в Энергонадзор.

    Если в проекте предусмотрено прямое подключение к сетям сбытовой компании, то дополнительно придется пережить проверку, инициированную ею. Проверяться будет совместимость указанного в проекте защитного оборудования с имеющейся схемой подачи энергии.

    Количество этапов согласования и контролирующих организаций напрямую зависит от сложности проекта и мощности установленного оборудования. Такой процесс не может быть быстрым. Нередко могут запрашиваться дополнительные документы, а в проект вносятся изменения.

    Постановление № 334 от 2009 года, а далее постановление № 640 от 2013 года позволили несколько упростить процедуру согласования по некоторым объектам.

    • согласование Ростехнадзора не требуется для электроустановок мощностью до 50кВт;
    • согласование с сетевой компанией не нужно для электроустановок мощностью до 150 кВт.

    Таким образом избавились от лишней бюрократической волокиты владельцы жилья: квартир и коттеджей. Фактически для согласования проекта им всего лишь нужно получить визу управляющей компании и допуск в энергосбытовой компании. Но такая простота существует только в теории, на деле в определенных регионах может существовать своя процедура согласования по таким объектам.

    Следует отметить тот факт, что большинство монтажных компаний включают создание проектной документации и ее согласование в базовый пакет услуг. При этом такой довесок незначительно влияет на конечную стоимость в отличие от приобретения этих же услуг по отдельности. Большим плюсом может стать и то, что заказчику будут озвучены точные сроки по разработке, началу монтажа и окончанию работ, поскольку у таких организаций все процедуры отлажены как часы.
